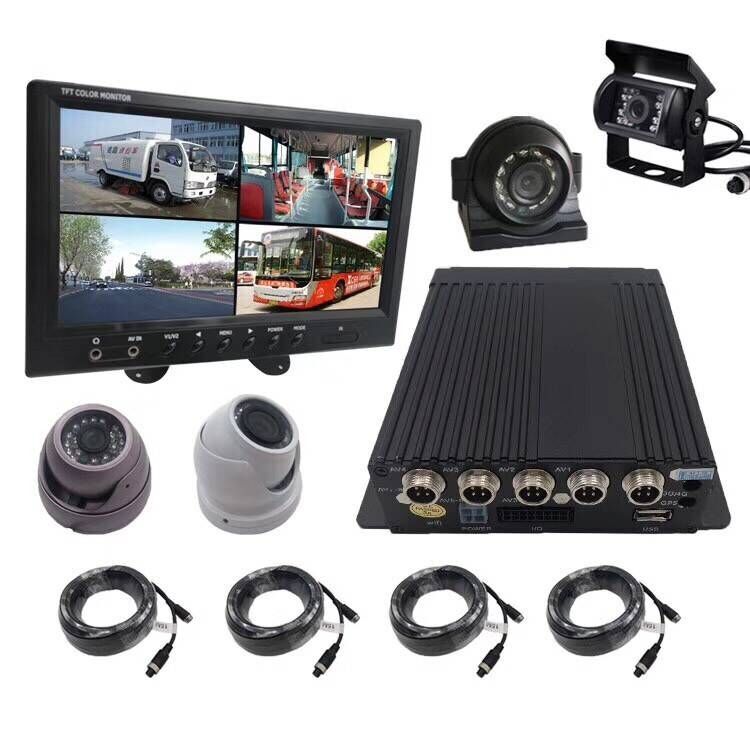

سیستم نظارت دوربین وسیله نقلیه صفحه نمایش با وضوح بالا تصویر عقب 7 اینچ 9 اینچ 10.1 اینچ کامیون

موقعیت نصب: معمولاً در شیشه جلو و آینه بازبینی داخلی قرار دارد.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


روش های طبقه بندی متعددی برای دوربین های موجود وجود دارد:بر اساس تعداد لنزهای CMOS در دوربین ما آن را به یک چشم و دو چشم طبقه بندی می کنیم بر اساس چشم انداز دوربین، زاویه بزرگ و چشم ماهی وجود دارد

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

تعداد دوربین ها در دوربین نمای جلو ثابت نیست برای مثال تسلا با سه دوربین مجهز است
دوربین منظره باریک به جلو با حداکثر فاصله نظارت 250 متر
دوربین میدان اصلی دید با فاصله حداکثر نظارت 150 متر
دوربین میدان دید گسترده با فاصله حداکثر نظارت 60 متر

دوربین رو به جلو، دوربین اصلی ADAS است که شامل تشخیص اشیاء، نشانه های جاده ای و غیره است. بنابراین الگوریتم پیچیده است و آستانه آن بالا است.


دوربين دوربين
محل نصب: لوگو های جلو و عقب خودرو (یا در نزدیکی آنها) و همچنین مجموعه ای از دوربین های یکپارچه در آینه های بازبینی سمت چپ و راست
دوربين دوربين دوربين دوربين دوربين دوربين دوربين دوربين دوربين دوربين دوربيناز تصاویری که از چندین دوربین گرفته شده استفاده می کند و تصویر 360 درجه از خودرو را ارائه می دهد.به دلیل نیاز به تشخیص صداهای اطراف خودرو، معمولا در مکان هایی مانند لوگو خودرو یا شبکه جلوی خودرو نصب می شود.
نمودار طرحی از سیستم نظارت بر تصویر منظره اطراف
دوربین دوربینی در ماشین اینفینیتی EX35 نیسان که در سال 2007 منتشر شد
یک سیستم یکپارچه چند دوربین با نمای جلو و دید 360 درجه توسط گروه کنتیننتال در سال 2019 راه اندازی شد
در حال حاضر پیش بینی جلو و اطراف گسترده ترین کاربردهای دوربین استفاده می شود

3. دوربين نمايش جانبي
موقعیت نصب: در سمت چپ و راست آینه های عقب یا زیر بدن خودرو
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
دوربین دید جانبی تسلا


4. دوربين ديدگي عقب
موقعیت نصب: به طور کلی بر روی صندوق یا شیشه جلو عقب نصب می شود
دوربین دید عقب عمدتاً در فرآیند عقب استفاده می شود تا به راننده امکان گرفتن تصویر عقب را بدهد و عملکرد کمک به پارک را به دست آورد.
دوربين ديدگي پشتي از گوانگ باو تکنولوژي

5. در دوربین ساخته شده
موقعیت نصب: هیچ موقعیت ثابت وجود ندارد و می تواند در چرخ فرمان در بالای آینه بازبینی داخلی در ستون A یا در صفحه نمایش ابزار قرار گیرد.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

شیانگ جیان: کاربرد نوآورانه دوربین در کابین خلبان هوشمند
علاوه بر این، برخی از تولید کنندگان از سیستم های DMS به سیستم های نظارت بر مسافران OMS گسترش یافته اند که می توانند به طور موثر از کودکان ردیف عقب یا کودکان فراموش شده در ماشین جلوگیری کنند

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
